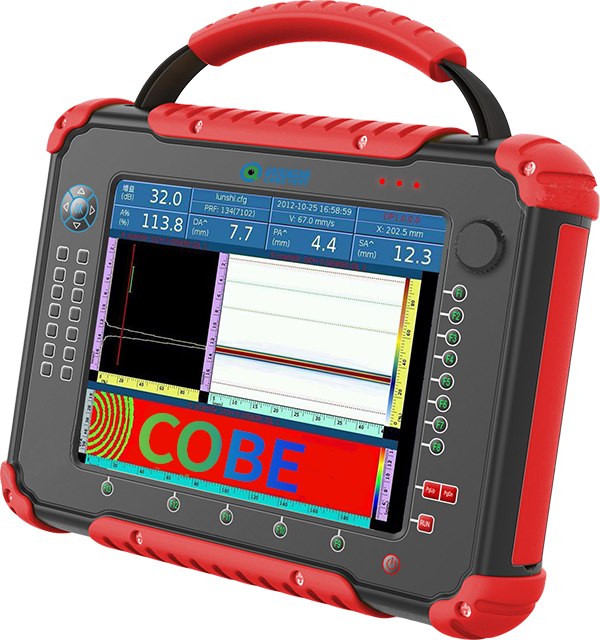

TFM 全聚焦成像（核心功能）全域矩阵全聚焦算法，工件检测区域每一点独立动态聚焦，缺陷成像清晰度、定量精度远超传统相控阵；支持平面、曲面、厚壁工件全聚焦重建，生成彩色 C 扫热力图谱，缺陷位置、尺寸直观可视化。
PA 相控阵扇形扫查支持多角度电子扇形扫查，自定义偏转角度范围，同步显示 A 扫波形 + 扇扫切面视图，自动记录声程、缺陷波幅、缺陷深度、长度数据。
参数类别 | 参数选项 | 相控阵通道 | 常规通道 |
基础配置 | 接收/发射 | 64/128PR | 2/2 |
探测范围 | 探测范围 | 9900μs | 9900μs |
声速 | 340-15240m/s | 340-15240m/s | |
脉冲发生器 | 检测模式 | PE/PC | PE/PC/TT/TOFD |
脉冲电压 | 10V-100V,1V步进 | 100V/200V/400V | |
脉冲方式 | 负方波 | 负方波 | |
脉冲宽度 | 25-1000ns/2.5ns | 30-1000ns/2.5ns | |
脉冲上升时间 | <4ns | <8ns | |
PRF | 20KHz | 10KHz | |
延迟 | 20μs/2.5ns | 20μs/2.5ns | |
阻尼 | NA | 200Ω | |
接收延迟 | 20μs/2.5ns | 20μs/2.5μs | |
接收器 | 增益范围 | 0-120dB | 0-120dB |
带宽 | 0.5-20MHz | 0.5-20MHz | |
接收延迟 | 20μs/2.5ns | 20μs/2.5μs | |
数据采集 | 采样率 | 100MHz | 100MHz |
ADC分辨率 | 16bit | 16bit | |
最大波幅 | 800% | 800% | |
最大A扫长度 | 16384 | 16384 | |
聚焦法则数量 | 1024 | NA | |
聚焦类型 | 真实深度/半声程/投影/任意面 | NA | |
通用参数 | 检波 | FW/HW+/HW-/RF | FW/HW+/HW-/RF |
同步 | 始脉冲或闸门 | 始脉冲或闸门 | |
扫描与显示 | 检测模式 | PA/UT/TOFD/FMC-TFM/PWI-TFM | - |
扫描类型 | 扇形/线性扫查/复合扫查/全聚焦 | NA | |
显示模式 | A/B/S/C/TFM/3D/TopC/带状图 | A/B/C/带状图 | |
信号处理 | 自适应滤波 | 有 | NA |
频带滤波器 | 全时数据平均 | NA | |
TCG | 点数 | 16 | 16 |
最大增益量 | 40dB | 40dB | |
最大增益斜率 | 40dB/10ns | 40dB/μs | |
闸门 | 闸门数 | A/B/C/1+自定义闸门 | - |
闸门阈值 | 0-100% | - | |
闸门触发模式 | 峰值/前沿 | - | |
检测报告 | 输出格式 | WORD、PDF、EXCEL | - |
显示屏 | 尺寸 | 10.1 inch | |
分辨率 | 1280*1280pixel | ||
类型 | 工业级TFT LCD触摸屏 | ||
I/O接口 | USB 3.0 | 2个USB3.0 | |
以太网 | 1个，1000 Mb/s | ||
视频输出 | HDMI1.4b | ||
编码器 | LEMO 16-pin | ||
系统 | 语言 | 中文/英文/俄文/法语/德语/意大利语 | |
电池和电源 | 直流供电电压 | 15V DC | |
电池类型 | 锂电池10.8V 97.2Wh | ||
连续工作时间 | 约4小时(1节电池) | ||
外壳 | 尺寸 | 302mm*230mm*84mm | |
重量 | 2.7kg(不带电池)3.2kg(带1节电池) | ||
焊缝检测：碳钢、不锈钢、铝合金管道 / 板材对接焊缝、角焊缝，检测未焊透、夹渣、气孔、裂纹等内部缺陷；
厚壁工件探伤：压力容器、锅炉、铸钢件、锻件内部疏松、缩孔、分层裂纹检测；
轨道交通：车轴、转向架、轨道焊缝、铝合金车体构件无损筛查；
航空航天：航空铝合金复合材料、钛合金精密构件微缺陷高精度 TFM 成像检测；
能源管道：油气输送管道、电厂热力管道壁厚监测、焊缝腐蚀、裂纹检测；
通用机械制造：齿轮、轴类、模具、金属板材原材料内部质量筛查。
